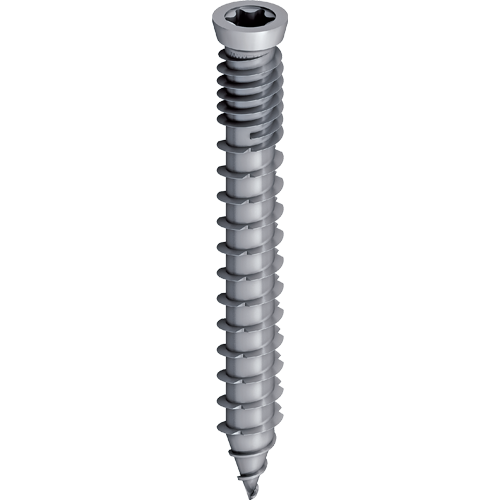

EJOT® Rahmenanker Typ MA-D

Produktdetails

Anwendungen
- Fenstereinbau in der Wärmedämmung
- Dübellose Direktbefestigung in Mauerwerk und Beton
- Effiziente Abstandsmontage von Fenstern und Türen
- Einbau gemäss Richtlinien der RAL Gütegemeinschaft Fenster und Haustüren
- Mit zusätzlicher Justierfunktion durch Feingewinde
Eigenschaften
- Einbruchhemmend (RC2)
- Reduzierte Einformmomente und exakter Sitz durch perfekte Gewindegeometrie
- Hohe Montageleistung, sichere Verankerung
- Stahl einsatzvergütet

Technische Daten

Kopfdurchmesser: 8,5 mm
Antrieb: T30

Montageablauf

Rahmenlöcher Ø 6,2 mm bohren, werkseitig oder vor Ort, Abstände nach RAL Gütebestimmungen
Rahmen sorgfältig in Maueröffnung ausrichten
Steinlöcher Ø 6 mm bohren, Bohrlochtiefe = Einschraubtiefe + 10 mm
Befestigung mit EJOT Rahmenanker unter Verwendung handelsüblicher Geräte
Nach Bedarf Kappe aufdrücken

Mindesteinschraubtiefe

Beton: 30 mm
Kalksandstein, Vollziegel: 40 mm
Hochlochziegel, Leichtbeton, Bims, Porenbeton: 60 mm
Weichholz: 60 mm
Hartholz: 40 mm

Baustoff	Vorbohr-ø / Bohrverfahren
Beton ≥ C12/15, Kalksandvollstein, Vollziegel	6 mm, Hammerbohren
Kalksandlochstein, Hohlblockstein, Holz	6 mm Drehbohren
Hochlochziegel ≥ Plan T12	5 mm Drehbohren
Porenbeton ≥ PP4	entfällt

Randabstände

Hinsichtlich der Randabstände sind grundsätzlich die Herstellerangaben zu beachten. Ohne Angaben sollte bei der Verwendung von Rahmenanker als Anhaltswert ein Mindestrandabstand von 50 mm nicht unterschritten werden.

Downloads

Deutsch (CH)

ejot-pds-rahmenanker-ma-d-2023.pdf 242 KB

Englisch

ejot-pds-frame_anchor-ma-d-2023_EN.pdf 289 KB

Filter

Ausgewählte Filter

Bestellbezeichnung	Artikelnummer	ø mm	Länge mm	Werkstoff	Antrieb	VPE
Rahmenanker MA-D 7,5x40	2247040601	7.5	40.0	verzinkt, blau passiviert	Innensechsrund T30	500
Technische Details ø 7.5 Länge 40.0 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T30 Bestellbezeichnung Rahmenanker MA-D 7,5x40 VPE 500
Rahmenanker MA-D 7,5x60	2247060601	7.5	60.0	verzinkt, blau passiviert	Innensechsrund T30	500
Technische Details ø 7.5 Länge 60.0 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T30 Bestellbezeichnung Rahmenanker MA-D 7,5x60 VPE 500
Rahmenanker MA-D 7,5x70	2247070601	7.5	70.0	verzinkt, blau passiviert	Innensechsrund T30	500
Technische Details ø 7.5 Länge 70.0 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T30 Bestellbezeichnung Rahmenanker MA-D 7,5x70 VPE 500
Rahmenanker MA-D 7,5x80	2247080601	7.5	80.0	verzinkt, blau passiviert	Innensechsrund T30	500
Technische Details ø 7.5 Länge 80.0 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T30 Bestellbezeichnung Rahmenanker MA-D 7,5x80 VPE 500
Rahmenanker MA-D 7,5x100	2247100601	7.5	100.0	verzinkt, blau passiviert	Innensechsrund T30	500
Technische Details ø 7.5 Länge 100.0 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T30 Bestellbezeichnung Rahmenanker MA-D 7,5x100 VPE 500
Rahmenanker MA-D 7,5x120	2247120601	7.5	120.0	verzinkt, blau passiviert	Innensechsrund T30	500
Technische Details ø 7.5 Länge 120.0 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T30 Bestellbezeichnung Rahmenanker MA-D 7,5x120 VPE 500
Rahmenanker MA-D 7,5x150	2247150601	7.5	150.0	verzinkt, blau passiviert	Innensechsrund T30	500
Technische Details ø 7.5 Länge 150.0 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T30 Bestellbezeichnung Rahmenanker MA-D 7,5x150 VPE 500
Rahmenanker MA-D 7,5x180	2247180601	7.5	180.0	verzinkt, blau passiviert	Innensechsrund T30	500
Technische Details ø 7.5 Länge 180.0 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T30 Bestellbezeichnung Rahmenanker MA-D 7,5x180 VPE 500
