EJOT® Kopplungsschraube Typ MS

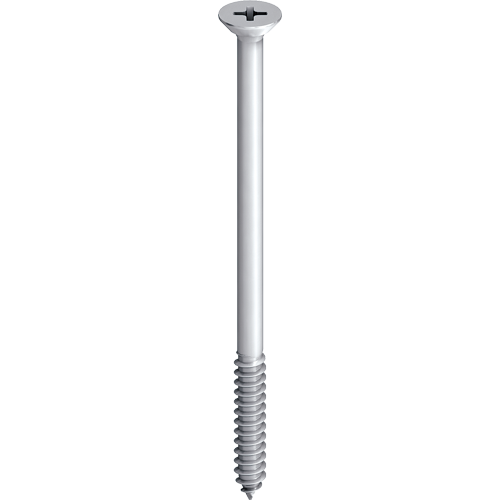

Kopplungsschraube_MS-ST_4,8x80_25

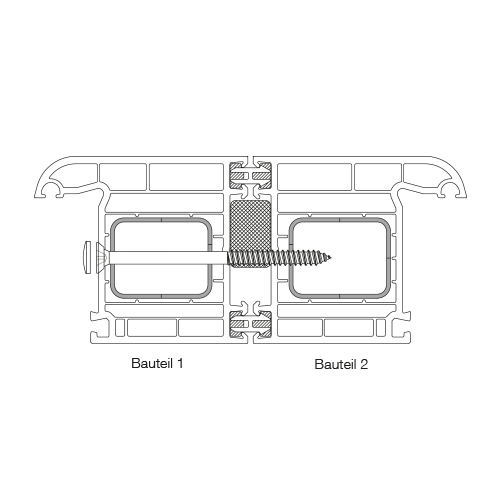

Anwendung-Kopplungsschraube-Typ-MS

Produktdetails

Anwendungen
- Kopplung von Fenster- und Türprofilen mit Stahlarmierung
Eigenschaften
- Stahl einsatzvergütet
Technische Daten
- Kopfdurchmesser: 9,5 mm
- Antrieb: Kreuzschlitz H 2
- Gewindetyp: ST-Gewinde
Montageablauf
- Bauteil 1 mit min. 5 bis max. 6 mm vorbohren, Bauteil 2 mit 4 mm vorbohren
- An das bereits montierte Element ansetzen und ausrichten
- Anschliessend mit EJOT Kopplungsschraube Typ MS befestigen

Downloads

Deutsch

Produktdatenblatt.pdf 180 KB

Englisch

Product data sheet.pdf 173 KB

Bestellhinweis: Inklusive weisser Abdeckkappen RAL9010

Filter

Ausgewählte Filter

Bestellbezeichnung	Artikelnummer	ø mm	Länge mm	Werkstoff	Antrieb	VPE
Kopplungsschraube MS 4,8x55	2200555601	4.8	55.0	Stahl einsatzvergütet, verzinkt	Phillips PH 2	100
Technische Details ø 4.8 Länge 55.0 Werkstoff Stahl einsatzvergütet, verzinkt Antrieb Phillips PH 2 Bestellbezeichnung Kopplungsschraube MS 4,8x55 VPE 100
Kopplungsschraube MS 4,8x65	2200565601	4.8	65.0	Stahl einsatzvergütet, verzinkt	Phillips PH 2	100
Technische Details ø 4.8 Länge 65.0 Werkstoff Stahl einsatzvergütet, verzinkt Antrieb Phillips PH 2 Bestellbezeichnung Kopplungsschraube MS 4,8x65 VPE 100
Kopplungsschraube MS 4,8x80	2200580601	4.8	80.0	Stahl einsatzvergütet, verzinkt	Phillips PH 2	100
Technische Details ø 4.8 Länge 80.0 Werkstoff Stahl einsatzvergütet, verzinkt Antrieb Phillips PH 2 Bestellbezeichnung Kopplungsschraube MS 4,8x80 VPE 100
Kopplungsschraube MS 4,8x95	2200595601	4.8	95.0	Stahl einsatzvergütet, verzinkt	Phillips PH 2	100
Technische Details ø 4.8 Länge 95.0 Werkstoff Stahl einsatzvergütet, verzinkt Antrieb Phillips PH 2 Bestellbezeichnung Kopplungsschraube MS 4,8x95 VPE 100
