EJOT® VSD 2G 8U-V

VSD-2G-8UV-Pos2-vorassembliert_500x500

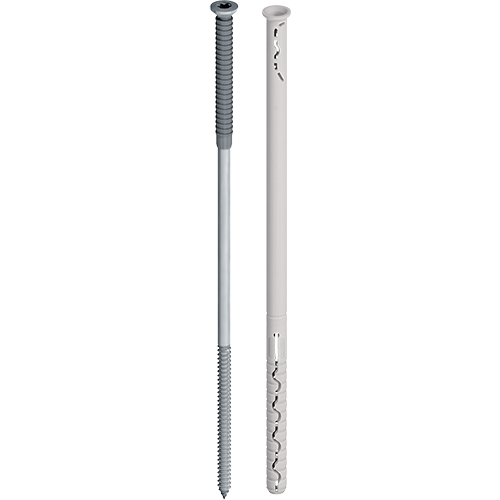

VSD-2G-8UV-Pos2-500x500

VSD-2G-8UV-Pos1-500x500

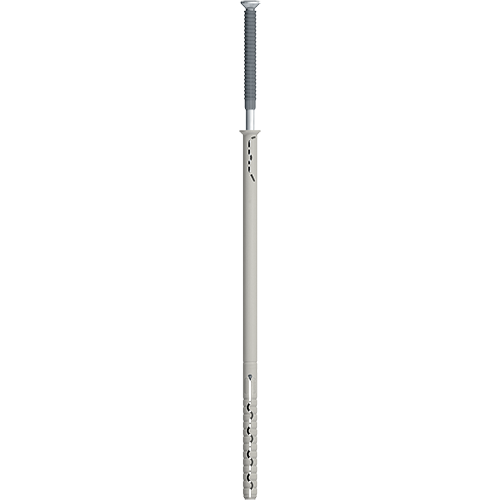

VSD-2G-8UV-Pos1-vorassembliert_500x500

Produktdetails

Anwendungen

Für die Nachsicherung von Sparverblendern und Hochlochklinkern
Eigenschaften
- Zusätzliche Länge 145 mm zur Nachsicherung von Sparverblendern
- Optimierte Spreizzone – jetzt auch zur Nachsicherung Hochlochklinkern
- Universalspreizzone – sicher Verankerung in allen Untergründen (A-C)
- Saubere und schnelle Verarbeitung
- Mit allgemeiner bauaufsichtlicher Zulassung
- Doppelspreizdübel, verankert gleichzeitig in tragender Wand und Vormauerschale
Technische Daten
- Durchmesser: 8 mm
- Verankerungstiefe in der Tragschale: h_ef: ≥ 70 mm
- Bohrlochtiefe in der Tragschale: ≥ 80 mm
- Bohrernenndurchmesser: 8 mm
- Mindestdicke Vormauerschale/Sparverblender : 115 mm/60 mm
- Antrieb: Innensechsrund TX30
- Allgemeine bauaufsichtliche Zulassung / Bewertung: Z-21.2-1652

Downloads

Deutsch

AbZ Z-21.2-1652.pdf 969 KB
Broschüre.pdf 3 MB
EPD Befestigungssysteme für WDVS.pdf 1 MB
Sicherheitsdatenblatt.pdf 38 KB
Montageanleitung.pdf 108 KB

Englisch

Brochure.pdf 3 MB
EPD Fastening solutions for ETICS.pdf 1 MB
Montageanleitung.pdf 108 KB

ETICS products are only available from system suppliers

Filter

Ausgewählte Filter

Bestellbezeichnung	Artikelnummer	VPE
EJOT VSD 2G 8U - V	8502145400	100
Technische Details Bestellbezeichnung EJOT VSD 2G 8U - V VPE 100
EJOT VSD 2G 8U - V	8502205400	100
Technische Details Bestellbezeichnung EJOT VSD 2G 8U - V VPE 100
EJOT VSD 2G 8U - V	8502225400	100
Technische Details Bestellbezeichnung EJOT VSD 2G 8U - V VPE 100
EJOT VSD 2G 8U - V	8502245400	100
Technische Details Bestellbezeichnung EJOT VSD 2G 8U - V VPE 100
EJOT VSD 2G 8U - V	8502265400	100
Technische Details Bestellbezeichnung EJOT VSD 2G 8U - V VPE 100
EJOT VSD 2G 8U - V	8502285400	100
Technische Details Bestellbezeichnung EJOT VSD 2G 8U - V VPE 100
EJOT VSD 2G 8U - V	8502305400	100
Technische Details Bestellbezeichnung EJOT VSD 2G 8U - V VPE 100
