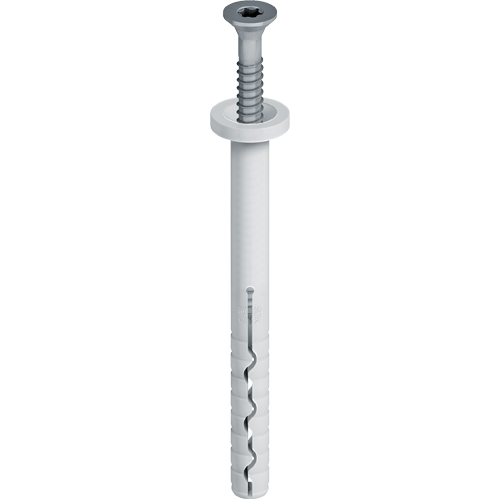

ejotherm® SDK U

Produktdetails

  • Anwendungen

    Schienenschraubdübel

    • Zur Montage von Halte- und Sockelschienen
    • Zugelassen für alle Baustoffklassen (A, B, C, D, E)
  • Eigenschaften

    • Kürzeste Verankerungs- und minimale Bohrlochtiefen
    • Höchste Lasten für maximale Sicherheit
    • Günstiger Dübelverbrauch
    • Schraube vormontiert für schnelle Montage
    • Zum Ausgleich von Fassadenunebenheiten Ausgleichstücke EJOT AS verwenden
  • Technische Daten

    • Dübeldurchmesser: 8 mm
    • Kragendurchmesser: 16 mm
    • Bohrlochtiefe h1 ≥: 35 mm (75 mm)
    • Verankerungstiefe hef≥:  25mm (65 mm)
    • Schraubantrieb: TX30
    • Nutzungskategorien nach ETA: A, B, C, D, E
    • Europäische Technischer Zulassung: ETA-04/0023

    Werte in Klammern: Verankerung in Porenbeton (Nutzungskategorie E)


    Charakteristische Lasten:

    Baustoffklasse A:

    • Normalbeton ≥ C 12/15 nach EN 206-1: 1,5 kN
    • Normalbeton ≥ C 16/20 - C 50/60 nach EN 206-1: 1,5 kN
    • Wetterschale aus Beton C16/20 - C50/60: 1,5 kN

    Baustoffklasse B:

    • Mauerziegel (≥ Mz 12) nach DIN 105: 1,5 kN
    • Kalksandvollstein (≥ KS 12) nach DIN EN 106: 1,5 kN
    • Vollsteine aus Leichtbeton (V) nach DIN 18152: 0,6 kN

    Baustoffklasse C:

    • Hochlochziegel (Hlz) nach DIN 105: 1,2 kN
    • Hochlochziegel (Hlz) Referenzstein nach ÖNORM B 6124: 0,75 kN
    • Kalksandlochstein (≥ KSL 6) nach DIN EN 106: 1,5 kN
    • Hohlblock aus Leichtbeton (≥ HbL) nach DIN 18151: 0,6 kN

    Baustoffklasse D:

    • Haufwerksporiger Leichtbeton (LAC): 0,9 kN

    Baustoffklasse E:

    • Porenbeton P2 - P7: 0,75 kN

    Bei den zulässigen Lasten sind die jeweiligen nationalen Sicherheitsfaktoren zu berücksichtigen (Bsp. Deutschland: 3). Bitte Zulassung beachten.

Bitte beachten Sie: WDVS-Produkte sind nur über Systemanbieter zu beziehen

Filter

Ausgewählte Filter

    Bestellbezeichnung Artikelnummer Dübeldurchmesser mm Länge mm Schlag-/Hammerdübel VPE
    ejotherm SDK U Ø 8 8798045400 8.0 45.0 Schraubdübel 100

    Technische Details

    Dübeldurchmesser
    8.0
    Länge
    45.0
    Schlag-/Hammerdübel
    Schraubdübel
    Verankerungstiefe = 25
    20.0
    Bestellbezeichnung
    ejotherm SDK U Ø 8
    VPE
    100
    ejotherm SDK U Ø 8 8798065400 8.0 65.0 Schraubdübel 100

    Technische Details

    Dübeldurchmesser
    8.0
    Länge
    65.0
    Schlag-/Hammerdübel
    Schraubdübel
    Verankerungstiefe = 25
    40.0
    Bestellbezeichnung
    ejotherm SDK U Ø 8
    VPE
    100
    ejotherm SDK U Ø 8 8798085400 8.0 85.0 Schraubdübel 100

    Technische Details

    Dübeldurchmesser
    8.0
    Länge
    85.0
    Schlag-/Hammerdübel
    Schraubdübel
    Verankerungstiefe = 25
    60.0
    Bestellbezeichnung
    ejotherm SDK U Ø 8
    VPE
    100
    ejotherm SDK U Ø 8 8798105400 8.0 105.0 Schraubdübel 100

    Technische Details

    Dübeldurchmesser
    8.0
    Länge
    105.0
    Schlag-/Hammerdübel
    Schraubdübel
    Verankerungstiefe = 25
    80.0
    Bestellbezeichnung
    ejotherm SDK U Ø 8
    VPE
    100
