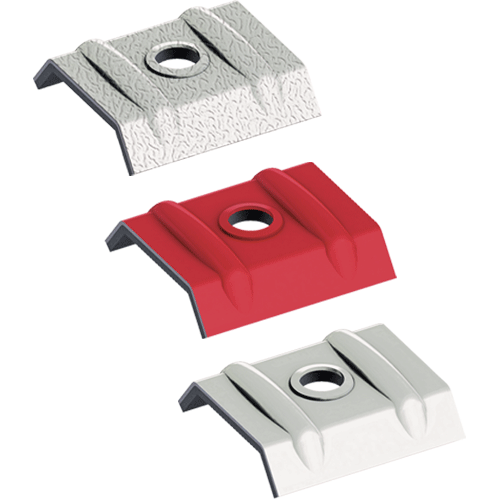

EJOT® ORKAN-Kalotte Trapez
Produktdetails
-
Anwendungen
- Obergurtbefestigung von Trapez- und Sandwichelementen
- Obergurtbefestigung von Lichtplatten
-
Eigenschaften
- Optimierte Versteifungssicken
- Sichere Abdichtung

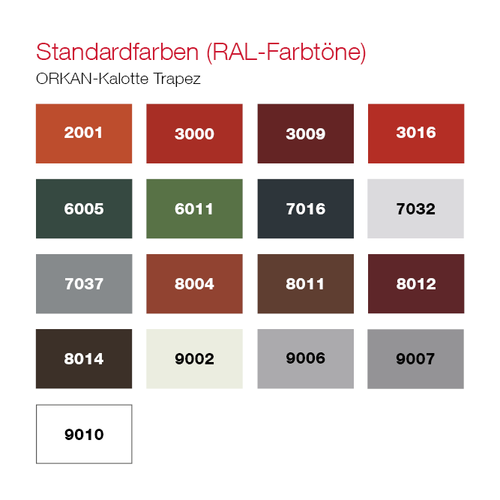

- Aluminiumlegierung blank, farbig (RAL)
- Kalotten sind bis zur Montage trocken zu lagern
-
Hinweis
- Erhöhte Montagesicherheit
- Hohe Formstabilität
- Optimale Krafteinleitung
- Ausgereiftes Verbindungssystem in Kombination mit Bohr- und Dichtschrauben
Hinweis
Nur Schrauben mit Dichtscheibendurchmesser 16 und 19 mm verwenden. Bei Ermittlung der Klemmdicke ist die Kalotte mit 3 mm zu berücksichtigen. Die Richtlinien und Montagehinweise des Profil- und Panelherstellers sind zu beachten. Nicht aufgeführte Kalotten sind Sonderkalotten. Bitte Aufschläge beachten.
Weitere Kalotten (Farbe und/oder Form) auf Anfrage erhältlich
Filter
Farbauswahl
-
Blank/Stucco
Farbe auswählen
- Alu-blank
- Alu-stucco
Ausgewählte Filter
| Bestellbezeichnung | Artikelnummer | Kalottenbreite mm | Neigungswinkel ° | Gurtbreite mm | Farbe | VPE |
|---|---|---|---|---|---|---|
| ORKAN-Kalotte 20-34 Alu-blank | 3046700110 | 20.0 | 34.0 | 19.0 | 500 | |
Technische Details
|
||||||
| ORKAN-Kalotte 20-34 Alu-stucco | 3046700119 | 20.0 | 34.0 | 19.0 | 500 | |
Technische Details
|
||||||
| ORKAN-Kalotte 21-16 Alu-blank | 3046600110 | 21.0 | 16.0 | 20.0 | 500 | |
Technische Details
|
||||||
| ORKAN-Kalotte 21-16 Alu-stucco | 3046600119 | 21.0 | 16.0 | 20.0 | 500 | |
Technische Details
|
||||||
| ORKAN-Kalotte 21-25 Alu-blank | 3052125000 | 21.0 | 25.0 | 20.0 | 500 | |
Technische Details
|
||||||
| ORKAN-Kalotte 23-33 Alu-blank | 3052333000 | 23.0 | 33.0 | 22.0 | 500 | |
Technische Details
|
||||||
| ORKAN-Kalotte 23-33 Alu-stucco | 3062333000 | 23.0 | 33.0 | 21.0 | 500 | |
Technische Details
|
||||||
| ORKAN-Kalotte 26-27 Alu-blank | 3047000110 | 26.0 | 27.0 | 25.0 | 500 | |
Technische Details
|
||||||
| ORKAN-Kalotte 26-15 Alu-blank | 3046900110 | 26.0 | 15.0 | 25.0 | 500 | |
Technische Details
|
||||||
| ORKAN-Kalotte 26-15 Alu-stucco | 3046900119 | 26.0 | 15.0 | 25.0 | 500 | |
Technische Details
|
||||||
| ORKAN-Kalotte 26-27 Alu-stucco | 3047000119 | 26.0 | 27.0 | 25.0 | 500 | |
Technische Details
|
||||||
| ORKAN-Kalotte 26-34 Alu-blank | 3052634000 | 26.0 | 34.0 | 25.0 | 500 | |
Technische Details
|
||||||
| ORKAN-Kalotte 26-50 Alu-blank | 3052650000 | 26.0 | 50.0 | 25.0 | 500 | |
Technische Details
|
||||||
| ORKAN-Kalotte 26-34 Alu-stucco | 3062634000 | 26.0 | 34.0 | 25.0 | 500 | |
Technische Details
|
||||||
| ORKAN-Kalotte 31-37 Alu-blank | 3045900110 | 31.0 | 37.0 | 30.0 | 500 | |
Technische Details
|
||||||
| ORKAN-Kalotte 31-37 Alu-stucco | 3045900119 | 31.0 | 37.0 | 30.0 | 500 | |
Technische Details
|
||||||
| ORKAN-Kalotte 31-31 Alu-blank | 3053132000 | 31.0 | 31.0 | 30.0 | 500 | |
Technische Details
|
||||||
| ORKAN-Kalotte 32-25 Alu-blank | 3053124000 | 32.0 | 25.0 | 31.0 | 500 | |
Technische Details
|
||||||
| ORKAN-Kalotte 35-47 Alu-blank | 3053547000 | 35.0 | 47.0 | 34.0 | 500 | |
Technische Details
|
||||||
| ORKAN-Kalotte 36-40 Alu-blank | 3053538000 | 36.0 | 40.0 | 35.0 | 500 | |
Technische Details
|
||||||
| ORKAN-Kalotte 36-32 Alu-blank | 3053632000 | 36.0 | 32.0 | 31.0 | 500 | |
Technische Details
|
||||||
| ORKAN-Kalotte 36-40 Alu-stucco | 3063640000 | 36.0 | 40.0 | 35.0 | 500 | |
Technische Details
|
||||||
| ORKAN-Kalotte 41-16 Alu-blank | 3046200110 | 41.0 | 16.0 | 40.0 | 500 | |
Technische Details
|
||||||
| ORKAN-Kalotte 41-32 Alu-blank | 3049200110 | 41.0 | 32.0 | 40.0 | 500 | |
Technische Details
|
||||||
| ORKAN-Kalotte 41-16 Alu-stucco | 3046200119 | 41.0 | 16.0 | 40.0 | 500 | |
Technische Details
|
||||||
| ORKAN-Kalotte 41-32 Alu-stucco | 3049200119 | 41.0 | 32.0 | 40.0 | 500 | |
Technische Details
|
||||||
| ORKAN-Kalotte 41-24 Alu-blank | 3054124000 | 41.0 | 24.0 | 40.0 | 500 | |
Technische Details
|
||||||
| ORKAN-Kalotte 41-39 Alu-blank | 3054139000 | 41.0 | 39.0 | 40.0 | 500 | |
Technische Details
|
||||||
| ORKAN-Kalotte 41-50 Alu-blank | 3054150000 | 41.0 | 50.0 | 40.0 | 500 | |
Technische Details
|
||||||
| ORKAN-Kalotte 41-50 Stahl-blank | 3054150610 | 41.0 | 50.0 | 40.0 | 500 | |
Technische Details
|
||||||
| ORKAN-Kalotte 53-36 Alu-stucco* | 3085336000 | 53.0 | 36.0 | 52.0 | 400 | |
Technische Details
|
||||||
| ORKAN-Kalotte 55-32 Alu-blank | 3049500110 | 55.0 | 32.0 | 54.0 | 400 | |
Technische Details
|
||||||
| ORKAN-Kalotte 55-32 Alu-stucco | 3049500119 | 55.0 | 32.0 | 54.0 | 400 | |
Technische Details
|
