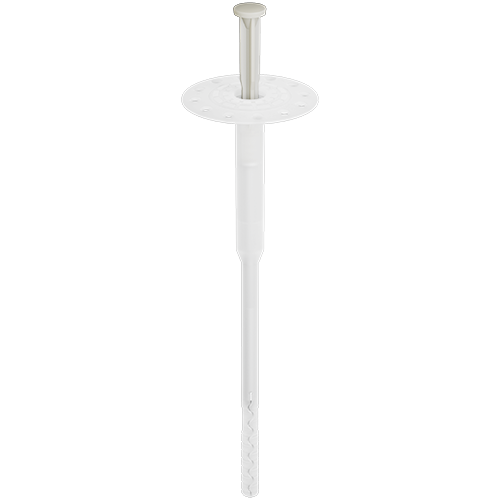

ejotherm® H1

Produktdetails

  • Anwendungen

    Universalschlagdübel

    • Zugelassen für Beton und Mauerwerk
    • Für alle Dämmstoffe
    • Für die oberflächenbündige Montage
    • Mit Europäischer Technischer Bewertung (ETA)
    • Ö-Norm konform
  • Eigenschaften

    • Nutzungskategorien nach ETA: A, B, C, D, E
    • Stabiler Stahlnagel (bruchsicher)
    • Optimales Tellereinzugsverhalten
    • Kunststoffmontageelement zur Reduzierung von Wärmebrücken (0,001 W/K)
    • Mit Zusatzteller montierbar
    • Kürzeste Verankerungstiefe, minimale Bohrlochtiefe
    • Hohe Lasten für Ihre Sicherheit
    • Günstiger Dübelverbrauch
    • Nagel vormontiert für schnelle Montage​
    • ​​Neu: Optimierte Dübelspreizzone für höheres Traglastniveau
    • Neu: Erweitertes Längenspektrum bis 355 mm
  • Technische Daten

    • Dübeldurchmesser: 8 mm
    • Tellerdurchmesser: 60 mm
    • Bohrlochtiefe:
      • ​​​​​​Nutzungskategorie A-C:  ≥ 35 mm​​​
      • Nutzungskategorie D-E​​​: ≥ 55 mm
    • Verankerungstiefe h:
      • Nutzungskategorie A-C: ≥ 25 mm
      • Nutzungskategorie D-E: ≥ 45 mm
    • Punktbezogener Wärmedurchgangskoeffizient χ: 0,001 W/K
    • Europäische Technische Bewertung: ETA-11/0192

    Charakteristische Lasten:

    • Beton C 12/5 gemäss EN 206:2013+A1:2016: 0,9 kN
    • Beton C 20/25 - C 50/60 gemäss EN 206:2013+A1:2016: 1,2 kN
    • Beton C 20/25 - C 50/60 gemäss EN 206:2013+A1:2016 dünne Betonplatte (z.B. Wetterschalen): 1,2 kN
    • Mauerziegel, MZ gemäss EN 771-1:2011+A1:2015: 1,2 kN
    • Kalksandvollstein KS gemäss EN 771-2:2011+A1:2015: 1,2 kN
    • Hochlochziegel, HLz gemäss EN 771-1:2011+A1:2015: 0,752) kN
    • Kalksandlochstein KS gemäss EN 771-2:2011+A1:2015: 1,23) kN
    • Haufwerksporiger Leichtbeton LAC, gemäss EN 1520:2011, EN 771-3:2011+ A1:2015: 1,1 kN
    • Porenbeton gemäss EN 771-4:2011+ A1:2015: 0,9 kN

    2) Der Wert gilt für Aussenstegdicken von ≥ 11 mm, ansonsten ist die charakteristische Zugtragfähigkeit durch Ausziehversuche am Bauwerk zu ermitteln
    3) Der Wert gilt für Aussenstegdicken von ≥ 20 mm, ansonsten ist die charakterischte Zugtragfähigkeit durch Ausziehversuche am Bauwerk zu ermitteln.

Bitte beachten Sie: WDVS-Produkte sind nur über Systemanbieter zu beziehen

Filter

Ausgewählte Filter

    Bestellbezeichnung Artikelnummer Tellerdurchmesser mm Dübeldurchmesser mm Länge mm VPE
    ejotherm H1 95 8744095400 60.0 8.0 95.0 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    95.0
    Bestellbezeichnung
    ejotherm H1 95
    VPE
    100
    ejotherm H1 115 8744115400 60.0 8.0 115.0 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    115.0
    Bestellbezeichnung
    ejotherm H1 115
    VPE
    100
    ejotherm H1 135 8744135400 60.0 8.0 135.0 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    135.0
    Bestellbezeichnung
    ejotherm H1 135
    VPE
    100
    ejotherm H1 155 8744155400 60.0 8.0 155.0 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    155.0
    Bestellbezeichnung
    ejotherm H1 155
    VPE
    100
    ejotherm H1 175 8744175400 60.0 8.0 175.0 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    175.0
    Bestellbezeichnung
    ejotherm H1 175
    VPE
    100
    ejotherm H1 195 8744195400 60.0 8.0 195.0 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    195.0
    Bestellbezeichnung
    ejotherm H1 195
    VPE
    100
    ejotherm H1 215 8744215400 60.0 8.0 215.0 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    215.0
    Bestellbezeichnung
    ejotherm H1 215
    VPE
    100
    ejotherm H1 235 8744235400 60.0 8.0 235.0 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    235.0
    Bestellbezeichnung
    ejotherm H1 235
    VPE
    100
    ejotherm H1 255 8744255400 60.0 8.0 255.0 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    255.0
    Bestellbezeichnung
    ejotherm H1 255
    VPE
    100
    ejotherm H1 275 8744275400 60.0 8.0 275.0 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    275.0
    Bestellbezeichnung
    ejotherm H1 275
    VPE
    100
