Montagefehler vermeiden

Schwerlastanker-Ratgeber – Teil 7

Als Ergänzung zu der Aufführung der unterschiedlichen Montagearten stehen hier die Verarbeitungsfehler im Fokus und wir gehen insbesondere auf die Vermeidung dieser Verarbeitungsfehler während der Montage ein.

Nur die ordnungsgemässe Montage garantiert die volle Leistungsfähigkeit der Anker und ist damit von besonderer Bedeutung. Dazu noch ein Hinweis: Bei EJOT finden Sie notwendige Montagehinweise auf der Verpackung der Produkte. Zusätzliche Informationen und Daten befinden sich darüber hinaus in einem ausgewiesenen Bewertungsdokument.

Folgende grundlegende Regeln möchten wir in den Fokus stellen:

Randnahe Befestigungen

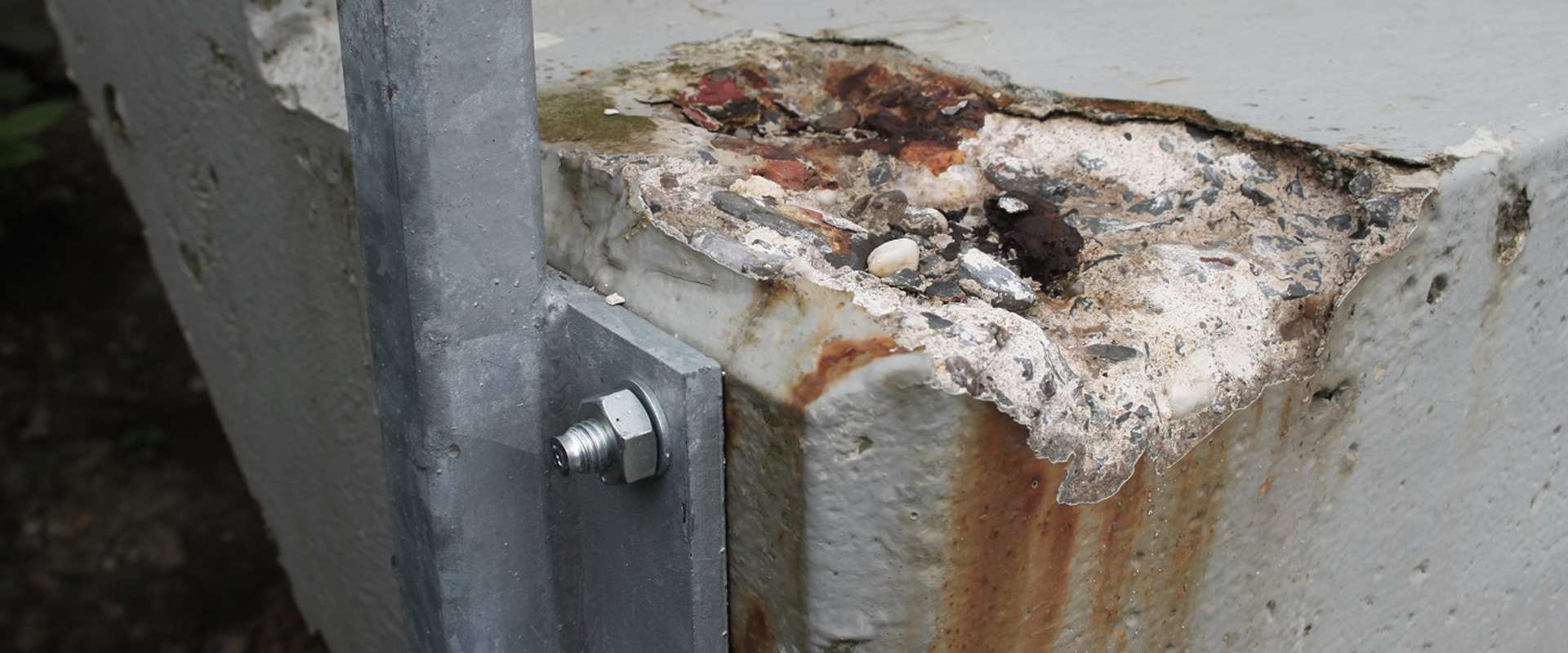

Bei Spreizankern, die per Reibschluss im Untergrund fixiert werden, müssen grössere Mindestachs- und -randabstände eingehalten werden. Hierbei gilt, je stärker die Spreizung desto grösser der Abstand. Bei dem vorliegenden Beispiel eines Metallgeländers wurden die Befestigungspunkte am oberen Rand der Treppenstufe gewählt. Sind die Mindestabstände zu gering, weist der Beton nicht genügend Masse auf, um den Spreizdruck aufzunehmen. Es drohen im Ergebnis Abplatzungen des Untergrundmaterials und letztendlich ein Versagen des Befestigungspunktes.

Bohrer

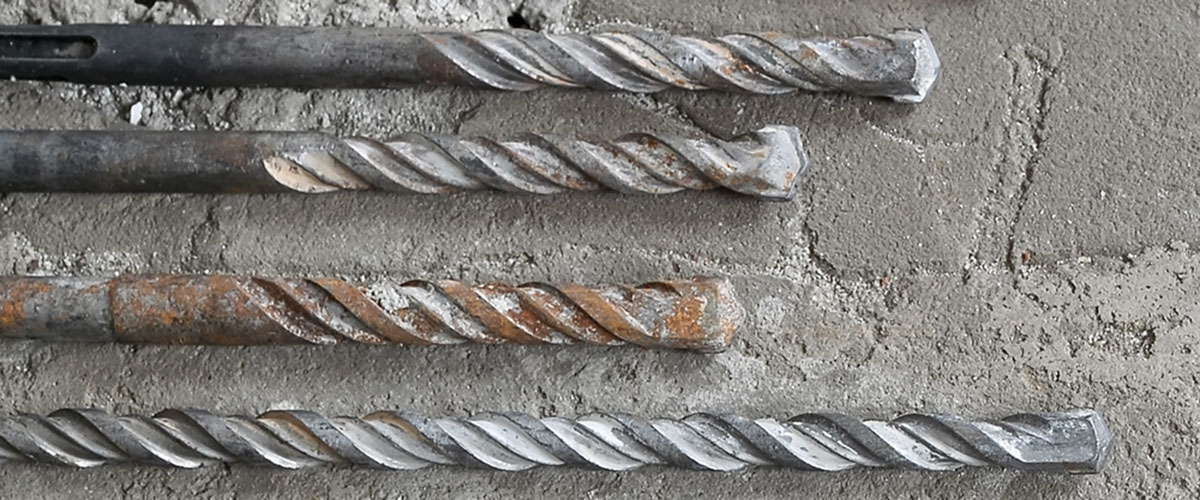

Besonders wichtig ist ausserdem der einwandfreie Zustand der Bohrer. Hoher Bohrspitzenverschleiss verkleinert den Durchmesser des Bohrlochs. Dieses erschwert das Eintreiben der Anker enorm und kann beim Eindrehen von bspw. Betonschrauben kleineren Durchmessers zum Bruch des Ankers führen.

Bohrlochreinigung

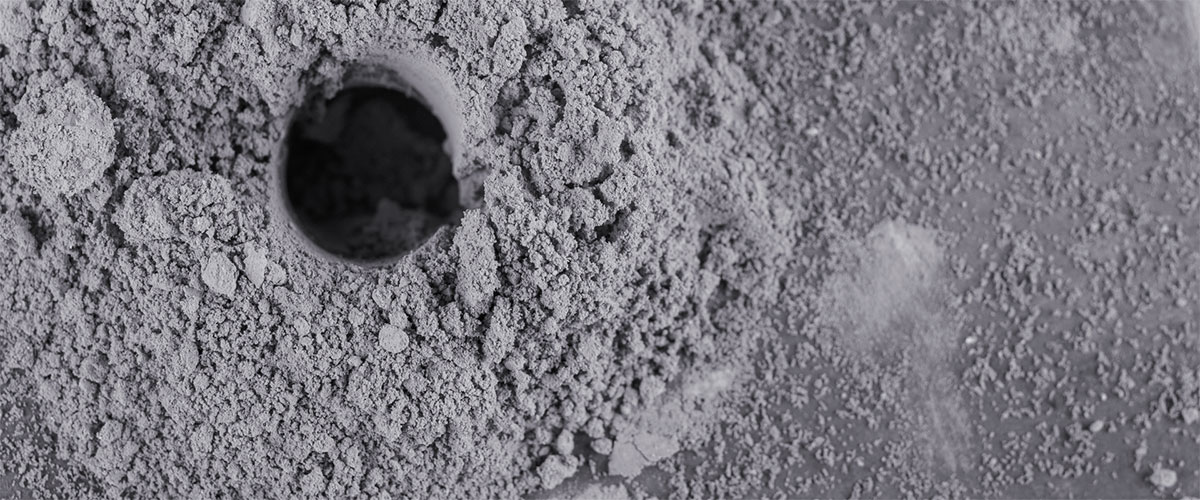

Bleibt Bohrmehl im Bohrloch zurück, kann der Anker im ungünstigsten Fall nicht tief genug eingeschlagen werden, wodurch sich die effektive Verankerungstiefe und damit die Zugtragfähigkeit reduziert. Eine gründliche Bohrlochreinigung ist daher unumgänglich.

Drehmomentkontrollierte Anker

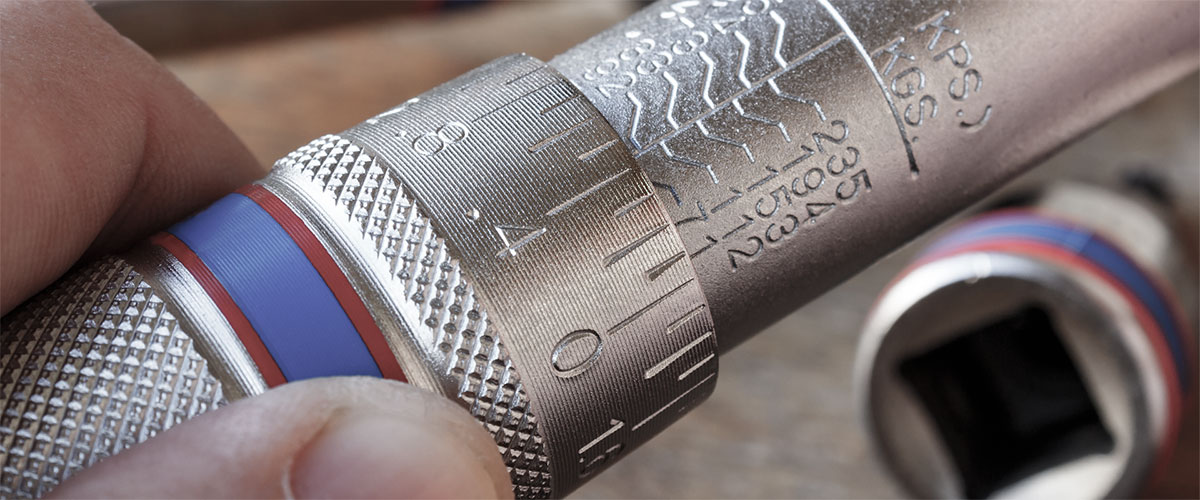

Viele unserer Spreiz- und Hinterschnittanker sind drehmomentkontrollierte Anker. So ist die korrekte Spreizung bzw. Hinterschneidung im Bohrloch nur dann gewährleistet, wenn das vorgeschriebene Drehmoment per kalibriertem Drehmomentschlüssel aufgebracht wurde. Ohne Verwendung eines Drehmomentschlüssels besteht die Gefahr, dass Anker kleineren Durchmessers zu fest, grosse Anker hingegen nicht fest genug angezogen werden. Sowohl zu wenig als auch zu viel Kraftaufwand können zum Versagen des Befestigungspunktes führen.
RATGEBER IM BEREICH DER SCHWERLAST­VERANKERUNG

Lesen Sie auch die anderen Beiträge des Schwerlastanker-Ratgebers:




WEITERE RATGEBER

Lesen Sie ausserdem unsere anderen Ratgeber, um weitere Informationen zu erhalten.



EJOT® Produktempfehlungen zum Thema Verankerungstechnik

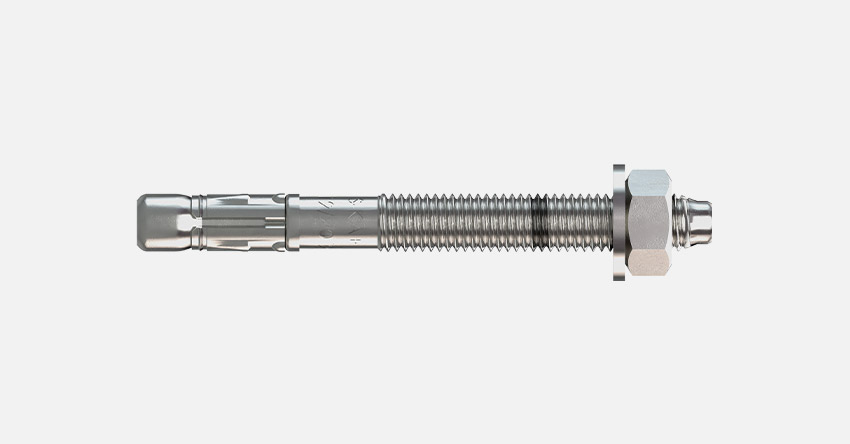

Bolzenanker BA-V Plus


Zum Produkt

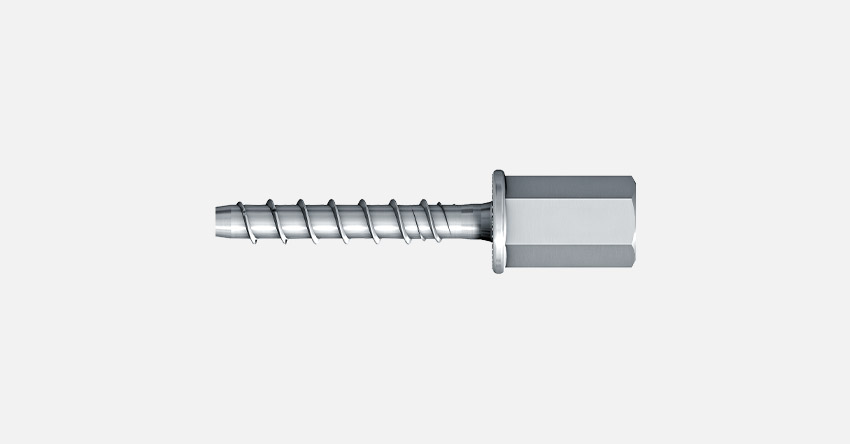

Betonschraube JC2-IT
