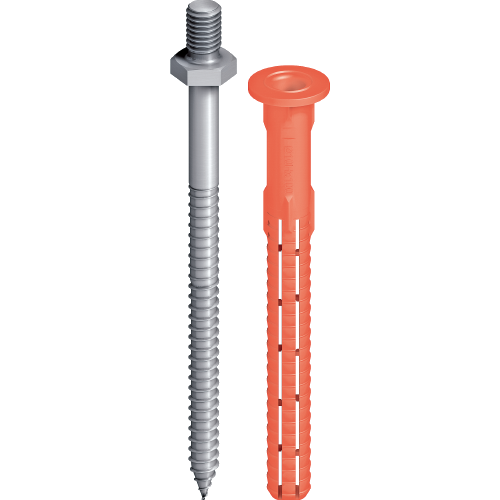

EJOT® Universaldübel SDF-KB-10H/M8

Produktdetails

  • Anwendungen

    • Geeignet zur Verankerung von stabwerksförmigen Fassadenunterkonstruktionen in der VHF
    • Verankerung von Deckenabhängungen
    • Befestigung von Ringmuttern

    Hinweis

    Bitte beachten Sie bei der Planung und Verarbeitung der Produkte die europäische technische Zulassung ETA-10/0305. Nähere Angaben zu Kennwerten und Lasten entnehmen Sie bitte der Zulassung im Reiter "Download".

    * Die Tragfähigkeit und der Einfluss von größeren Einbindetiefen in Hohlblöcken oder Lochsteinen(hnom > 70 mm) und/oder abweichenden Steinen (gemäß ETA-10/0305 bezüglich Steingröße, Druckfestigkeit und Lochbild) ist durch Versuche am Bauwerk zu ermitteln.

  • Eigenschaften

    • Mit Anschlussgewinde M8
    • Zugelassen für alle gängigen Baustoffe
    • Zuverlässiger Halt in Problembaustoffen durch optimiertes Spreizteil
    • Sicherer Halt durch radiale Spreizung
    • Produkterkennung durch unterschiedliche Einfärbung der Dübelhülse
    • Doppelte Verdrehsicherheit für eine sichere Montage
  • Technische Daten

    Kennwerte

    • Durchmesser: 10 mm
    • Bohrlochtiefe: ≥ 90 mm
    • Effektive Verankerungstiefe hnom:≥ 70 mm
    • Bohrlochdurchmesser d0: 10 mm
    • Durchgangsloch im anschließenden Bauteil df: ≤ 10,5 mm
    • Antrieb: SW13
    • Länge Anschlussgewinde M8: 13 mm

    Charakteristische Lasten

    • Zuglasten NRk,p in Beton C12/15
      • Temperaturbereich 30 °C / 50 °C: 4,50 kN
      • Temperaturbereich 50 °C / 80 °C: 4,00 kN
    • Mauerziegel Mz 20-1,8, NF: 4,00 kN
    • Kalksandvollstein KS 36, NF: 4,50 kN
    • Kalksandvollstein KS 20, 8 DF: 4,50 kN
    • Vollstein aus Leichtbeton V6, 2 DF: 4,50 kN
    • Hochlochziegel HLz 12-0,9, NF: 2,00 kN
    • Kalksandlochstein KSL 12,4 DF: 2,50 kN
    • Hohlblockstein aus Kalkbeton Hbl 10, 12 DF: 1,20 kN
    • Querlasten VRk,s
      • Dübel mit Edelstahlschraube A4: 10,91 kN
    • Biegemoment MRk,s
      • Dübel mit Edelstahlschraube A4: 20,62 kN
    • Druckfestigkeit Porenbeton [N/mm2]: 30 - 50 °C
      • Porenbeton 4: 1,5 kN
      • Porenbeton 5: 2,0 kN
      • Porenbeton 6: 2,5 kN
      • Porenbeton 7: 2,5 kN
    • Teilsicherheitsbeiwert γMAAC: 2,0
*Dübel mit Schraube aus Stahl mit verzinkter Cr(VI)-freier Oberfläche (-V) auf Anfrage.

Filter

Ausgewählte Filter

    Bestellbezeichnung Artikelnummer Werkstoff Länge mm VPE
    SDF-KB-10Hx80/M8x13-E 8513080813 Edelstahl A4 80.0 500

    Technische Details

    Werkstoff
    Edelstahl A4
    Länge
    80.0
    Bestellbezeichnung
    SDF-KB-10Hx80/M8x13-E
    VPE
    500
    SDF-KB-10Hx100/M8x13-E 8513100813 Edelstahl A4 100.0 500

    Technische Details

    Werkstoff
    Edelstahl A4
    Länge
    100.0
    Bestellbezeichnung
    SDF-KB-10Hx100/M8x13-E
    VPE
    500
