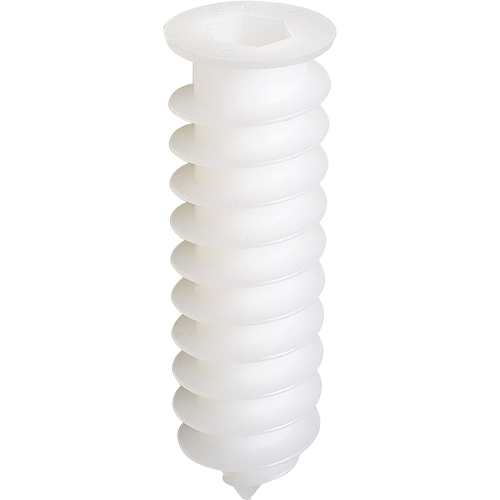

EJOT® Iso-Dübel

Produktdetails

Anwendungen
- Für die Befestigung in Hartschaum, Styropor etc.
- PE Weiss
- inklusive Setzwerkzeug
Eigenschaften

Empf. Last Iso-Dübel 50
- Styropor ≥ PS 20 F_empf (kN): 0.04
- PUR 30 Hartschaum F_empf (kN): 0.12
Empf. Last Iso-Dübel 95
- Styropor ≥ PS 20 F_empf (kN): 0.08
- PUR 30 Hartschaum F_empf (kN): 0.20

Kennwerte	Iso-Dübel 50	Iso-Dübel 95
Achsabstand	a ≥ [mm]	150	300
Randabstand	a_r [mm]	75	150
Setztiefe	h_s [mm]	50	95
Mindestbauteildicke	d ≥ [mm]	50	95
Gewindedurchmesser Schraube	dGew [mm]	4-5 / M4	8 / M8
Bohrernenndurchmesser	dBohr [mm]	ohne	Vorbohren
Lochdurchmeser im Bauteil	dBau [mm]	4.5-5.5	8.5 bzw. 4.5-5.5
Bohrlochdurchmesser im Putz oder Fasadenblech	d [mm]	18	30

Bestellbezeichnung	Artikelnummer	Länge mm	Bohrloch Ø mm	VPE
Iso-Dübel, 50 mm	6190000019	50.0	4.0	100
Technische Details Länge 50.0 Bohrloch Ø 4.0 Bestellbezeichnung Iso-Dübel, 50 mm VPE 100
Iso-Dübel, 95 mm	6190000020	95.0	8.0	25
Technische Details Länge 95.0 Bohrloch Ø 8.0 Bestellbezeichnung Iso-Dübel, 95 mm VPE 25
