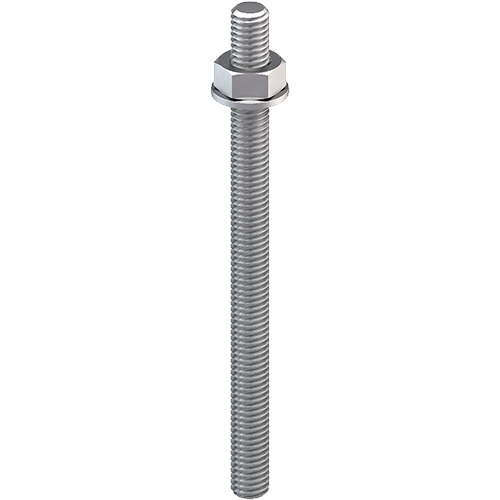

Ankerstange AST / Gewindestange

Produktdetails
-
Anwendungen
- Zur Verankerung in Beton und Vollstein
- Zur Verankerung in Lochsteinmauerwerk in Verbindung mit Siebhülse
- Zugelassen für Polyester- und Vinylester-Verbundmörtel
-
Eigenschaften
AST Stahl
- Ankerstange: Festigkeitsklasse 5,8 oder 6,8 nach EN ISO 898-1
- Mutter: Festigkeitsklasse 5 oder 6 nach EN 20898-2
- Scheibe: nach EN ISO 7089
AST Edelstahl A4 (1.4401 / 1.4571)
- Ankerstange: EN 10088; Festigkeitsklasse 70 (A4-70) nach EN ISO 3506
- Mutter: EN 10088; Festigkeitsklasse 70 (A4-70) nach EN ISO 3506
- Scheibe: nach EN 10088
-
Hinweis
Zur Ermittlung der charakteristischen Tragfähigkeit in Beton sind die Zulassungen ETA-16/0107 und ETA-18/0861 zu beachten. Zur Ermittlung der charakteristischen Tragfähigkeit in Voll- und Lochsteinmauerwerk ist die Zulassung ETA-16/0089 zu beachten.
Weitere Abmessungen auf Anfrage.
Filter
Ausgewählte Filter
Bestellbezeichnung | Artikelnummer | Werkstoff | Gewinde | min. Setztiefe Beton mm | Länge mm | min. Setztiefe Vollstein mm | Bohrernenn Ø mm | VPE | |
---|---|---|---|---|---|---|---|---|---|
AST M8x110-V | 9570098110 | Stahl | M8 | 60.0 | 110.0 | 80.0 | 10.0 | 20.0 | 10 |
Technische Details
|
|||||||||
AST M8x110-E | 9571098110 | Edelstahl A4 | M8 | 60.0 | 110.0 | 80.0 | 10.0 | 20.0 | 10 |
Technische Details
|
|||||||||
AST M10x110-E | 9571910110 | Edelstahl A4 | M10 | 60.0 | 110.0 | 80.0 | 20.0 | 10 | |
Technische Details
|
|||||||||
AST M10x130-V | 9570910130 | Stahl | M10 | 70.0 | 130.0 | 85.0 | 12.0 | 30.0 | 10 |
Technische Details
|
|||||||||
AST M10x130-E | 9571910130 | Edelstahl A4 | M10 | 70.0 | 130.0 | 85.0 | 12.0 | 30.0 | 10 |
Technische Details
|
|||||||||
AST M12x160-V | 9570912160 | Stahl | M12 | 80.0 | 160.0 | 95.0 | 14.0 | 35.0 | 10 |
Technische Details
|
|||||||||
AST M12x160-E | 9571912160 | Edelstahl A4 | M12 | 80.0 | 160.0 | 95.0 | 14.0 | 35.0 | 10 |
Technische Details
|
|||||||||
AST M10x170-V | 9570910170 | Stahl | M10 | 60.0 | 170.0 | 90.0 | 12.0 | 10 | |
Technische Details
|
|||||||||
AST M10x170-E | 9571910170 | Edelstahl A4 | M10 | 60.0 | 170.0 | 90.0 | 12.0 | 10 | |
Technische Details
|
|||||||||
AST M12x190-V | 9570916190 | Stahl | M16 | 100.0 | 190.0 | 18.0 | 45.0 | 10 | |
Technische Details
|
|||||||||
AST M16x190-E | 9571916190 | Edelstahl A4 | M16 | 80.0 | 190.0 | 130.0 | 18.0 | 45.0 | 10 |
Technische Details
|
