EJOT Mikroschrauben

Produktdetails

  • Überblick

    • Gewindefurchende Direktverschraubung kleinster Bauteile - Durchmesser ab 1 mm (Kleinere auf Anfrage)
    • Metrische Schrauben nach DIN/ISO und kundenspezifische Anforderungen ab 1 mm (Weiter auf Anfrage)
    • Gewindelose Teile nach Kundenwunsch ab 0,6 mm
    • Ausgestattet mit allen Vorteilen der größeren Abmessungen
    • Lösbare Verbindung, dadurch recyclingfreundlich
    • Verschiedene Gewindegeometrien realisierbar, dadurch weitgehend materialunabhängig einsetzbar
    • Gleichmäßige Spannungsverteilung
    • Einsparung von zusätzlichen Inserts oder Einlegeteilen
    • Einsatz bei automatisierter Montage möglich
    • Verkürzung von Zykluszeiten, Einsparung ganzer Arbeitsgänge möglich

Hotline

Anwendungstechniker

Michael Schmidt

Produktmanager

CAD & Mehr auf ejot.com

Mit der einmaligen Anmeldung und Registrierung stellen wir Ihnen in diesem Bereich CAD-Daten in unterschiedlichen Formaten sowie PDFs der technischen Zeichnungen unserer Produkte DELTA PT®, SHEETtracs® und ALtracs® Plus zur Verfügung.
Zusätzlich bietet Ihnen CAD & mehr die Möglichkeit, Ihre individuellen Verbindungen mit Hilfe von Prognoseprogrammen auszulegen oder deren Machbarkeit durch APPLICATION CHECKs zu prüfen. Darüber hinaus erhalten Sie hier aktuelle Produkt-Broschüren, technische Publikationen sowie die EJOT Werknormen zum Download.


CAD & mehr

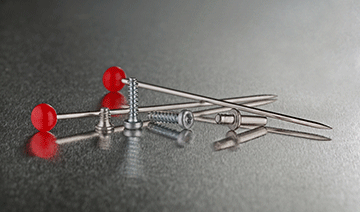

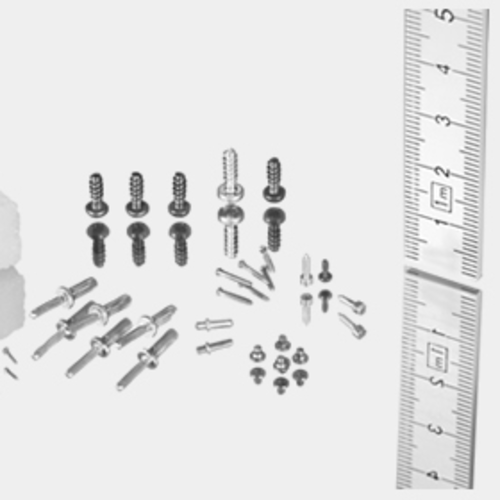

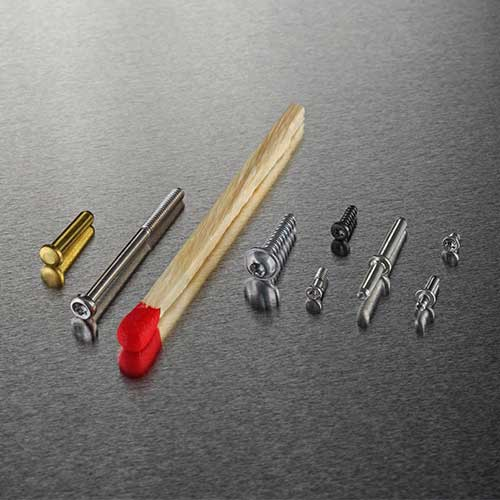

Sichere Verbindungslösungen für kleinste Bauteile

Mit der Entwicklung von Kleinst- beziehungsweise Mikroschrauben erfüllt EJOT den kontinuierlich wachsenden Bedarf vieler Branchen nach speziellen Verbindungslösungen für kleinste Bauteile. Bei dieser Miniaturisierung ist - insbesondere unter Berücksichtigung aktueller Leichtbaustrategien vieler Hersteller - jedes Gramm und jeder Millimeter, der eingespart werden kann, von besonderer Relevanz. Damit einhergehend stellen diese Anwendungen im „Mikrobereich“ besonders hohe Anforderungen an die zum Einsatz kommende Verbindungstechnik.

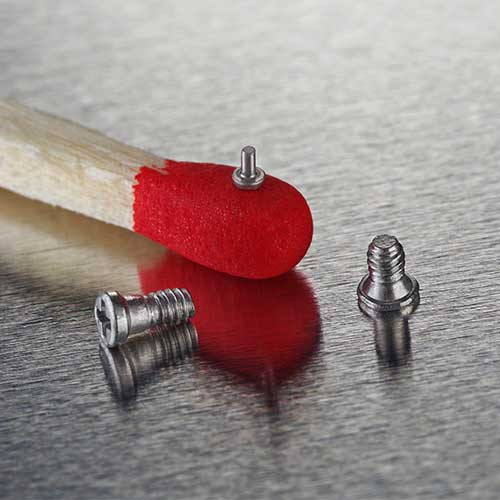

EJOT hat diesen Trend zur Miniaturisierung von Bauteilen frühzeitig erkannt und entsprechend kleiner dimensionierte Schrauben, die EJOT® Mikroschrauben, entwickelt. So kann beispielsweise eine DELTA PT® Schraube für die Direktverschraubung in Thermoplaste mit einem Nenndurchmesser von 1 mm hergestellt werden, geeignet zum Beispiel für die Mikroverschraubung von Mobiltelefon-Gehäusen. Diese Kleinstschrauben besitzen darüber hinaus alle Vorteile der größeren Abmessungen. In der Endmontage von Bauteilen sind sie überaus flexibel einsetzbar. Dies geht von der Hand-Verschraubung bis hin zur automatisierten Großserien-Verschraubung, die heute bereits bei zahlreichen Mikro-Anwendungen in der Industrie zum Standard geworden ist.

Toleranzfreiheit

Für den Anwender besonders bedeutsam ist die dauerhafte mechanische Festigkeit der Verbindung. Beim Einsatz der selbstfurchenden Schrauben von EJOT wird auch im "Mikrobereich" eine sehr hohe Festigkeit erreicht, zu der insbesondere das toleranzfrei erzeugte Gewinde einen entscheidenden Beitrag leistet. Im Gegensatz dazu besteht bei den "klassischen" metrischen Schraubverbindungen immer ein gewisses "Spiel" im Gewinde. Der Vorteil dieser "Toleranzfreiheit" bei der Direktverschraubung wiegt im Verhältnis umso größer, je kleiner die Schraubverbindung ausgelegt ist. Somit ist bei Verwendung der EJOT® Mikroschrauben eine dauerhaft sichere Verbindungslösung, auch unter schwierigen konstruktiven Gegebenheiten, realisierbar.
Bei wirtschaftlicher Betrachtungsweise ermöglicht die gewindefurchende Bauweise der EJOT® Mikroschrauben darüber hinaus die Ausschöpfung weitreichender Einsparpotenziale, da zusätzliche Arbeitsgänge, wie beispielsweise vorheriges Gewindeschneiden, das sich speziell bei kleinen Schraubenabmessungen schwieriger gestaltet, komplett entfallen. Der hohe Werkzeugverschleiß, der bei metrischen Schraubverbindungen beim vorherigen Gewindeschneiden entsteht, gehört beim Einsatz der Kleinstschrauben von EJOT der Vergangenheit an. Dadurch ist bei der Verwendung der EJOT® Mikroschrauben ein Höchstmaß an Kosteneffizienz gewährleistet. Weitreichende Einspareffekte können bereits in der Entwicklungsphase realisiert werden, da bei einem hohen Miniaturisierungsgrad das reibungslose Zusammenspiel von zu verbindendem Bauteil, Schraube und Schraubsystem an Bedeutung gewinnt. Zuführung und Endmontage gehören daher von Beginn der Entwicklung an in den Fokus der Betrachtung. EJOT entwickelt dann gemeinsam mit dem Kunden die passende Verbindungslösung.
EJOT® Mikroschrauben sind durch ihre individuellen, auf die verwendeten Werkstoffe hin abgestimmten Gewindegeometrien, weitgehend materialunabhängig einsetzbar. Sie sind speziell für die Verschraubung in Kunststoffe, Leichtmetalle und Stahlwerkstoffe ausgelegt.
