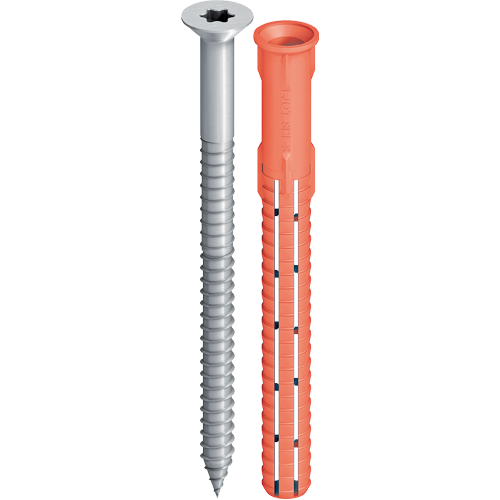

EJOT® Universaldübel SDF-S-10H

Anwendungen

• Verankerung von Anbauteilen aus Holz oder Metall
• Für die Mehrfachbefestigung von nichttragenden Systemen nach EAD 330284-00-0604
• Geeignet zur konstruktiven Befestigung von Toren, Türen, Fenstern, Kanthölzern
• Zur Verankerung in Wetterschalen
• Für die Anwendung als Einzelbefestigung in Beton

Eigenschaften

• Senkkopf
• Zugelassen für alle gängigen Baustoffe
• Zuverlässiger Halt in Problembaustoffen durch optimiertes Spreizteil
• Sicherer Halt durch radiale Spreizung
• Produkterkennung durch unterschiedliche Einfärbung der Dübelhülse
• Doppelte Verdrehsicherheit für eine sichere Montage

Technische Daten

Kennwerte

• Durchmesser: 10 mm
• Bohrlochtiefe h₁: ≥ 80 mm
• effektive Verankerungstiefe h_nom: ≥ 70 mm
• Bohrlochdurchmesser d₀: 10 mm
• Durchgangsloch im anzuschließenden Bauteil d_f: ≤ 10,5 mm
• Antrieb: TX40

Zulässige Lasten

• Zuglasten N_Rk,p in Beton C12/15
  • Temperaturbereich 30 °C / 50 °C: 1,79 kN
  • Temperaturbereich 50 °C / 80 °C: 1,59 kN
• Mauerziegel Mz 20-1,8, NF: 1,14 kN
• Kalksandvollstein KS 36, NF: 1,29 kN
• Kalksandvollstein KS 20, 8 DF: 1,29 kN
• Vollstein aus Leichtbeton V6, 2 DF: 0,57 kN
• Hochlochziegel HLz 12-0,9, NF: 0,57 kN
• Kalksandlochstein KSL 12, 4 DF: 0,71 kN
• Hohlblockstein aus Leichtbeton Hbl 10, 12 DF: 0,34 kN
• Querlasten V_Rk,s
  • Dübel mit Stahlschraube: 9,35 kN
  • Dübel mit Edelstahlschraube A4: 10,91 kN
• Biegemoment M_Rk,s
  • Dübel mit Stahlschraube: 17,67 kN
  • Dübel mit Edelstahlschraube A4: 20,62 kN
• Druckfestigkeit Porenbeton [N/mm²]: 30 - 50 °C
  • Porenbeton 4: 1,5 kN
  • Porenbeton 5: 2,0 kN
  • Porenbeton 6: 2,5 kN
  • Porenbeton 7: 2,5 kN
• Teilsicherheitsbeiwert γ_MAAC: 2,0


Hinweis
Bitte beachten Sie bei der Planung und Verarbeitung der Produkte die europäische technische Zulassung ETA-10/0305 oder die allgemeine Bauartgenehmigung Z-21.2-2122. Nähere Angaben zu Kennwerten und Lasten entnehmen Sie bitte der Zulassung. Bei Mauersteinen unbekannter Güte ist die Tragfähigkeit über Auszugsversuche am Bauwerk zu ermitteln.
