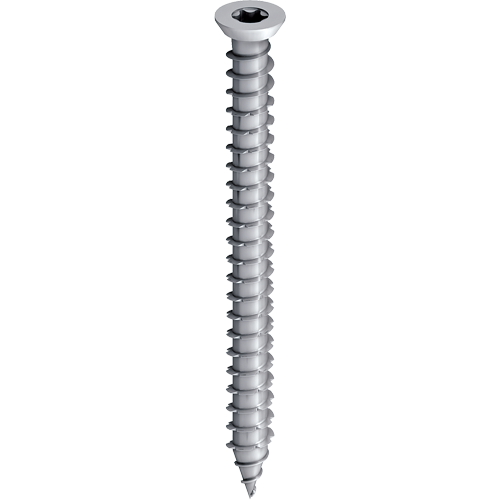

EJOT® Rahmenanker Typ RA-P

Produktdetails

  • Anwendungen

    • Dübellose Direktbefestigung von Kunststofffenstern in Mauerwerk und Beton
    • Effiziente Abstandmontage von Fenstern und Türen
    • Einbau gemäß Richtlinien der RAL Gütegemeinschaft Fenster und Haustüren
  • Eigenschaften

    • Einbruchhemmend (RC2), geprüft in stahlfreiem Kunststofffenster
    • Geprüft als Befestigungsmittel entsprechend ETB-Richtlinie "Bauteile, die gegen Absturz sichern"
    • Reduzierte Einformmomente und exakter Sitz durch perfekte Gewindegeometrie
    • Hohe Montageleistung, sichere Verankerung
    • Inklusive weißer Abdeckkappen RAL 9010
    • Stahl einsatzvergütet
    • Verzicht auf druckfeste Hinterfütterung seitlich möglich bei stahlarmierten Fenstern


    Montageablauf

    • Rahmenlöcher Ø 6,2 mm bohren, werkseitig oder vor Ort, Abstände nach RAL Gütebestimmungen
    • Rahmen sorgfältig in Maueröffnung ausrichten
    • Steinlöcher Ø 6 mm bohren, Bohrlochtiefe = Einschraubtiefe + 10 mm
    • Eindrehen der EJOT Rahmenanker
    • Nach Bedarf Kappe aufdrücken


    Randabstände

    Es ist ein besonderer Vorteil der EJOT Rahmenanker, dass sie so gut wie keine Spreizwirkung haben. Daher sind deutlich geringere Randabstände möglich als bei herkömmlichen Dübeln. Beachten Sie dazu die Angaben des Wandbaustoffherstellers. Ohne Vorgaben des Wandbaustoffherstellers empfehlen wir bei den EJOT Rahmenankern einen Mindestrandabstand von 50 mm nicht zu unterschreiten.

  • Technische Daten

    • Kopfdurchmesser: 11 mm
    • Antrieb: Innensechsrund TX30

    Mindesteinschraubtiefe

    • Beton: 30 mm
    • Kalksandstein, Vollziegel: 40 mm
    • Hochlochziegel, Leichtbeton, Bims, Porenbeton: 60 mm
    • Weichholz: 60 mm
    • Hartholz: 40 mm

    Baustoffe: Vorbohr-Ø/Bohrverfahren

    • Beton ≥ C12/15, Kalksandvollstein, Vollziegel: 6 mm, Hammerbohren
    • Kalksandlochstein, Hohlblockstein, Holz: 6 mm Drehbohren
    • Hochlochziegel ≥ Plan T12: 5 mm Drehbohren
    • Porenbeton ≥ PP4: entfällt



    Hinweis
    Bitte beachten Sie beim Einbau einbruchhemmender oder absturzsichernder Bauelemente die besonderen Montagehinweise!

Filter

Ausgewählte Filter

    Bestellbezeichnung Artikelnummer ø mm Länge mm Werkstoff VPE
    Rahmenanker RA-P 7,5x232 6190000035 7.5 232.0 verzinkt, blau passiviert 100

    Technische Details

    ø
    7.5
    Länge
    232.0
    Werkstoff
    verzinkt, blau passiviert
    Antrieb
    Innensechsrund T30
    Bestellbezeichnung
    Rahmenanker RA-P 7,5x232
    VPE
    100
    Rahmenanker RA-P 7,5x252 6190000036 7.5 252.0 verzinkt, blau passiviert 100

    Technische Details

    ø
    7.5
    Länge
    252.0
    Werkstoff
    verzinkt, blau passiviert
    Antrieb
    Innensechsrund T30
    Bestellbezeichnung
    Rahmenanker RA-P 7,5x252
    VPE
    100
    Rahmenanker RA-P 7,5x272 6190000037 7.5 272.0 verzinkt, blau passiviert 100

    Technische Details

    ø
    7.5
    Länge
    272.0
    Werkstoff
    verzinkt, blau passiviert
    Antrieb
    Innensechsrund T30
    Bestellbezeichnung
    Rahmenanker RA-P 7,5x272
    VPE
    100
    Rahmenanker RA-P 7,5x302 6190000038 7.5 302.0 verzinkt, blau passiviert 100

    Technische Details

    ø
    7.5
    Länge
    302.0
    Werkstoff
    verzinkt, blau passiviert
    Antrieb
    Innensechsrund T30
    Bestellbezeichnung
    Rahmenanker RA-P 7,5x302
    VPE
    100
    Rahmenanker RA-P 7,5x342 6190000039 7.5 342.0 verzinkt, blau passiviert 100

    Technische Details

    ø
    7.5
    Länge
    342.0
    Werkstoff
    verzinkt, blau passiviert
    Antrieb
    Innensechsrund T30
    Bestellbezeichnung
    Rahmenanker RA-P 7,5x342
    VPE
    100
    Rahmenanker RA-P 7,5x372 6190000040 7.5 372.0 verzinkt, blau passiviert 100

    Technische Details

    ø
    7.5
    Länge
    372.0
    Werkstoff
    verzinkt, blau passiviert
    Antrieb
    Innensechsrund T30
    Bestellbezeichnung
    Rahmenanker RA-P 7,5x372
    VPE
    100
    Rahmenanker RA-P 7,5x402 6190000041 7.5 402.0 verzinkt, blau passiviert 100

    Technische Details

    ø
    7.5
    Länge
    402.0
    Werkstoff
    verzinkt, blau passiviert
    Antrieb
    Innensechsrund T30
    Bestellbezeichnung
    Rahmenanker RA-P 7,5x402
    VPE
    100
    Rahmenanker RA-P 7,5x112 6190000460 7.5 112.0 verzinkt, blau passiviert 100

    Technische Details

    ø
    7.5
    Länge
    112.0
    Werkstoff
    verzinkt, blau passiviert
    Antrieb
    Innensechsrund T30
    Bestellbezeichnung
    Rahmenanker RA-P 7,5x112
    VPE
    100
