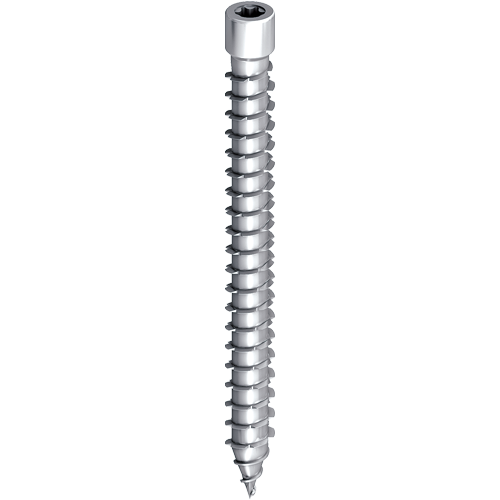

EJOT® Rahmenanker Typ SA-H

Produktdetails

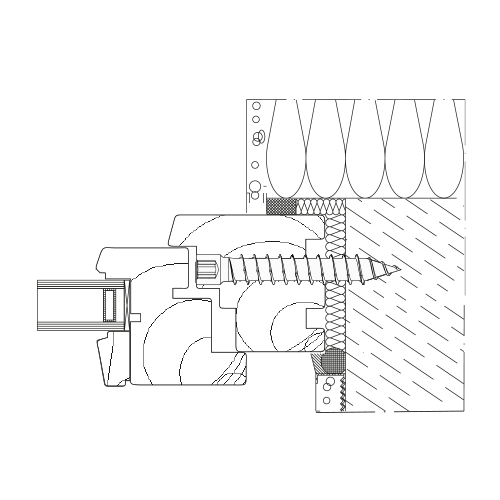

Anwendungen
- Dübellose Direktbefestigung von Holz- und Holz-Aluminium-Fenstern in Mauerwerk und Beton
- Effiziente Abstandmontage von Fenstern und Türen
- Einbau gemäss Richtlinien der RAL Gütegemeinschaft Fenster und Haustüren
Eigenschaften
- Einbruchhemmend (RC2)
- Reduzierte Einformmomente und exakter Sitz durch perfekte Gewindegeometrie
- Hohe Montageleistung, sichere Verankerung
- Schlanker Kopf zieht sich direkt in den Holzblendrahmen
- Stahl einsatzvergütet
Montageablauf
- Rahmenlöcher Ø 6,2 mm bohren, werkseitig oder vor Ort, Abstände nach RAL Gütebestimmungen
- Rahmen sorgfältig in Maueröffnung ausrichten
- Steinlöcher Ø 6 mm bohren, Bohrlochtiefe = Einschraubtiefe + 10 mm
- Eindrehen der EJOT Rahmenanker
Randabstände

Hinsichtlich der Mindestrandabstände sind Vorgaben des Wandbaustoffherstellers zu beachten. Da in einer Vielzahl unterschiedlicher Untergründe verankert wird, empfehlen wir bei den EJOT Rahmenankern einen Mindestrandabstand von 50 mm nicht zu unterschreiten.
Technische Daten
- Kopfdurchmesser: 7,5 mm
- Antrieb: Innensechsrund TX25
Mindesteinschraubtiefe
- Beton: 30 mm
- Kalksandstein, Vollziegel: 40 mm
- Hochlochziegel, Leichtbeton, Bims, Porenbeton: 60 mm
- Weichholz: 60 mm
- Hartholz: 40 mm
Baustoffe - Vorbohr-Ø/Bohrverfahren
- Beton ≥ C12/15, Kalksandvollstein, Vollziegel: 6 mm, Hammerbohren
- Kalksandlochstein, Hohlblockstein, Holz: 6 mm Drehbohren
- Hochlochziegel ≥ Plan T12: 5 mm Drehbohren
- Porenbeton ≥ PP4: entfällt
Hinweis
Bitte beachten Sie beim Einbau einbruchhemmender oder absturzsichernder Bauelemente die besonderen Montagehinweise!

Downloads

Deutsch

Prüfbericht eph Dresden Leistungswerte.pdf 2 MB
Produktdatenblatt.pdf 253 KB

Englisch

Product data sheet.pdf 496 KB

Filter

Ausgewählte Filter

Bestellbezeichnung	Artikelnummer	ø mm	Länge mm	Werkstoff		VPE
Rahmenanker SA-H 7,5x60	2249060601	7.5	60.0	verzinkt, blau passiviert	Innensechsrund T25	500
Technische Details ø 7.5 Länge 60.0 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T25 Bestellbezeichnung Rahmenanker SA-H 7,5x60 VPE 500
Rahmenanker SA-H 7,5x80	2249080601	7.5	80.0	verzinkt, blau passiviert	Innensechsrund T25	500
Technische Details ø 7.5 Länge 80.0 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T25 Bestellbezeichnung Rahmenanker SA-H 7,5x80 VPE 500
Rahmenanker SA-H 7,5x100	2249100601	7.5	100.0	verzinkt, blau passiviert	Innensechsrund T25	500
Technische Details ø 7.5 Länge 100.0 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T25 Bestellbezeichnung Rahmenanker SA-H 7,5x100 VPE 500
Rahmenanker SA-H 7,5x120	2249120601	7.5	120.0	verzinkt, blau passiviert	Innensechsrund T25	500
Technische Details ø 7.5 Länge 120.0 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T25 Bestellbezeichnung Rahmenanker SA-H 7,5x120 VPE 500
Rahmenanker SA-H 7,5x135	2249135601	7.5	135.0	verzinkt, blau passiviert	Innensechsrund T25	500
Technische Details ø 7.5 Länge 135.0 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T25 Bestellbezeichnung Rahmenanker SA-H 7,5x135 VPE 500
Rahmenanker SA-H 7,5x150	2249150601	7.5	150.0	verzinkt, blau passiviert	Innensechsrund T25	500
Technische Details ø 7.5 Länge 150.0 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T25 Bestellbezeichnung Rahmenanker SA-H 7,5x150 VPE 500
Rahmenanker SA-H 7,5x180	2249180601	7.5	180.0	verzinkt, blau passiviert	Innensechsrund T25	500
Technische Details ø 7.5 Länge 180.0 Werkstoff verzinkt, blau passiviert Antrieb Innensechsrund T25 Bestellbezeichnung Rahmenanker SA-H 7,5x180 VPE 500
