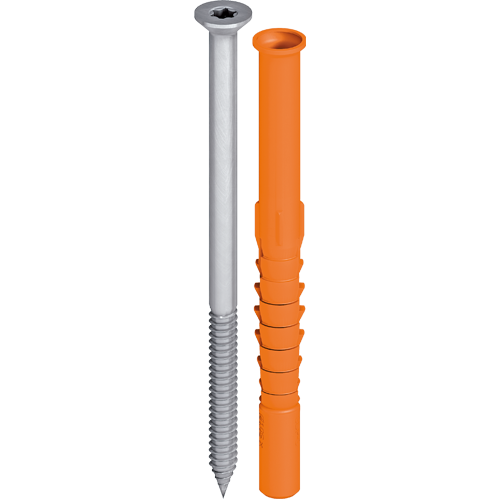

EJOT® Fassadendübel SDP-S-10G

Produktdetails

  • Anwendungen

    • Zur Verankerung von Anbauteilen aus Holz in Porenbeton
  • Eigenschaften

    • Senkkopf
    • Fassadendübel mit doppelstufiger Schraube
    • Sicherer Formschluss im Untergrund durch kombinierte Spreizzonen
    • Hohe Tragfähigkeit
    • Verfügbar mit Schrauben aus Stahl oder Edelstahl
    • Produkterkennung durch unterschiedliche Einfärbung der Dübelhülse
  • Technische Daten

    Kennwerte

    • Durchmesser: 10 mm
    • Antrieb: Innensechsrund TX40
    • Bohrlochtiefe ≥  t: 80 mm
    • Verankerungstiefe ≥  hv: 70 mm

    Charakteristische Werte

    • Druckfestigkeit Porenbeton [N/mm2]
      • Porenbeton 2: 0,75 kN
      • Porenbeton 3: 1,31 kN
      • Porenbeton 4: 1,87 kN
      • Porenbeton 6: 3,00 kN
    • Teilsicherheitsbeiwert YMAAC: 2,00
    • Charakt. Biegemoment
      • Stahlschraube: 17,7 Nm / ΥMs 1,50
      • Edelstahlschraube: 20,6 Nm / ΥMs 1,87




    Hinweis

    Bitte beachten Sie bei der Planung und Verarbeitung die Zulassung ETA-12/0502. Bei Mauersteinen unbekannter Güte ist die Tragfähigkeit über Auszugsversuche am Bauwerk zu ermitteln.
